دستهبندی: رله میکرو سایپا یدک
برند:سایپا یدک
تعداد:یک عدد
مناسب خودرو:ریو + تیبا + کوییک

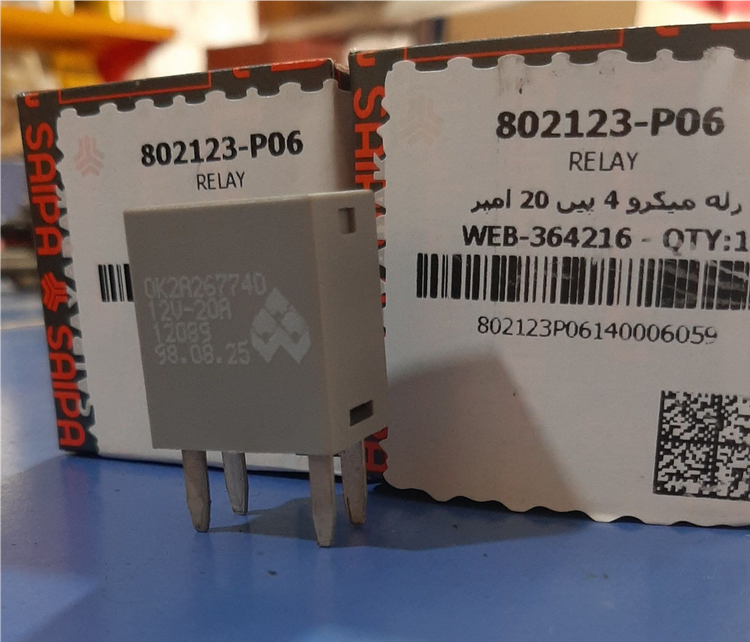

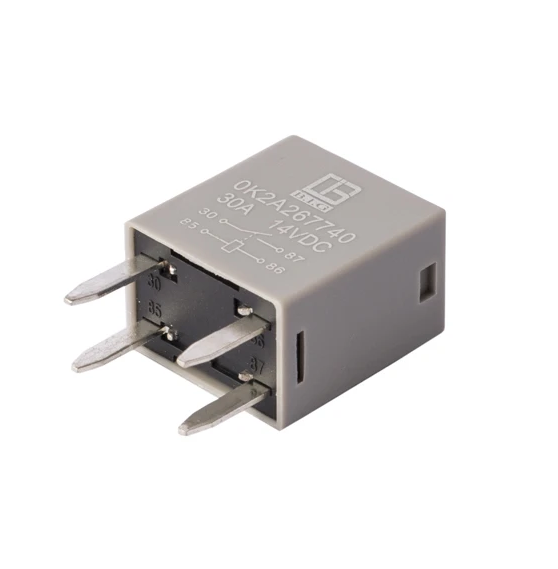

رله میکرو 4 پین 20 آمپر ریو تیبا کوییک مارک 19 سایپایدک saipa
برند: سایپا یدک®
مشخصات فنی
| ویژگی | مقدار / توضیحات |
|---|---|
| نوع رله | میکرو (Micro Relay) |
| تعداد پایه | 4 پین (4-Pin) |
| حداکثر ظرفیت جریان | 20 آمپر (20A) |
| ولتاژ عملیاتی | 12 ولت |
| کد فنی / مارک | مارک 19 |
| برند توزیع‌کننده | سایپا یدک (SAIPA YADAK) |
| رنگ بدنه | معمولاً مشکی یا خاکستری |
| خودروهای هدف | تیبا، کوییک، ساینا، ریو، پراید (برخی مدل‌ها) |
ویژگی‌ها و مزایا
- دقت در سوییچینگ: سرعت بالای قطع و وصل جریان که از ایجاد قوس الکتریکی (جرقه) مخرب جلوگیری می‌کند.
- مصرف کم توان داخلی: بوبین داخلی این رله با کمترین جریان فعال شده و فشار اضافی به ECU یا کلیدهای کنترل وارد نمی‌کند.
- طراحی فشرده: اشغال فضای بسیار کم در یونیت‌های توزیع برق (جعبه فیوز).
- مقاومت در برابر لرزش: پین‌های مستحکم و بدنه یکپارچه که در برابر تکان‌های شدید خودرو دچار لقی یا قطع اتصال نمی‌شوند.
- هماهنگی با سوکت فابریک: طراحی دقیق پایه‌ها طبق استانداردهای SAE که نصب آن را بدون نیاز به تغییر در سیم‌کشی ممکن می‌سازد.
موارد مصرف (کاربرد در خودرو)
برخلاف رله‌های 40 آمپر که برای قطعات پرمصرف (مثل فن) هستند، رله 20 آمپر مارک 19 معمولاً در بخش‌های زیر به کار می‌رود:
- مدار بوق: انتقال جریان به بوق‌های استاندارد.
- مه‌شکن‌های جلو و عقب: کنترل چراغ‌های مه‌شکن.
- قفل مرکزی: در برخی مدل‌ها برای تحریک پمپ‌های درب.
- شیشه‌بالابر: به عنوان رله کمکی در مدارات شیشه‌بالابر.
- صندوق‌پران: مدیریت جریان قفل بازکن صندوق عقب.
علائم خرابی رله 20 آمپر مارک 19
- کار نکردن ناگهانی قطعه: مثلاً بوق خودرو به طور کامل از کار می‌افتد در حالی که فیوز سالم است.
- تاخیر در عملکرد: قطعه (مانند مه‌شکن) پس از چند بار فشردن کلید روشن می‌شود.
- داغ شدن بیش از حد رله: نشان‌دهنده ضعیف شدن اتصال داخلی پلاتین‌ها.
- صدای لرزش (Buzzing): زمانی که بوبین رله نیم‌سوز شده یا ولتاژ کافی به آن نمی‌رسد.
تفاوت رله اصلی سایپا یدک با نمونه‌های ارزان‌قیمت
در رله‌های متفرقه، پلاتین‌ها از آلیاژهای ضعیف ساخته می‌شوند که بعد از چند بار استفاده، به هم می‌چسبند (خال می‌زنند). این موضوع در مدار مه‌شکن می‌تواند منجر به روشن ماندن چراغ و تخلیه باتری شود. اما رله مارک 19 سایپا یدک دارای پلاتین‌های با روکش نقره یا مس مرغوب است که طول عمر بالای 100,000 بار سوییچینگ را تضمین می‌کند.
نکات نصب
- تشخیص آمپراژ: دقت کنید که روی بدنه رله عدد 20A درج شده باشد. هرگز رله 20 آمپر را در مداراتی که نیاز به 40 آمپر دارند (مانند فن موتور) استفاده نکنید.
- جهت نصب: پایه‌های رله میکرو به شکلی چیده شده‌اند که اشتباه بستن آن‌ها تقریباً غیرممکن است، اما از وارد کردن فشار بیش از حد خودداری کنید.
- سلامت پایه سوکت: قبل از جا زدن، مطمئن شوید سوکت مادگی در جعبه فیوز دچار گشادی یا سیاهی نشده باشد.
جمع‌بندی
رله میکرو 4 پین 20 آمپر مارک 19 سایپا یدک، قطعه‌ای کوچک اما تعیین‌کننده در پایداری سیستم‌های رفاهی و ایمنی خودروهای تیبا، کوییک و ریو است. استفاده از این قطعه اصلی، سلامت سیم‌کشی خودروی شما را در برابر نوسانات الکتریکی بیمه می‌کند.
